一個電機引接線質量事故案例分析

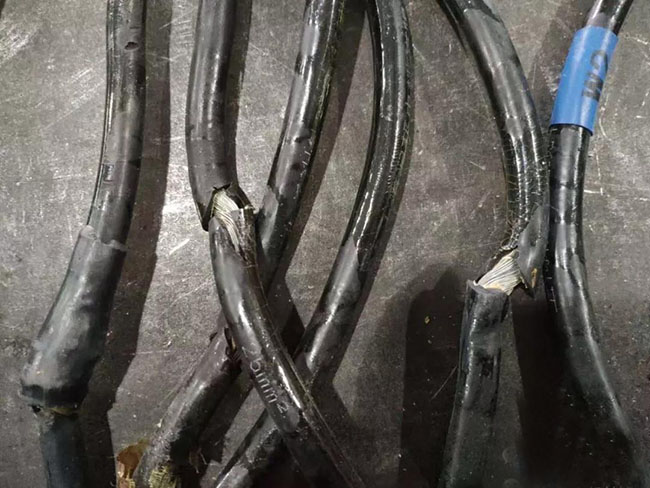

對于一家實力強勁的電機制造商，員工的質量意識很高，這可以追溯到他們多年來孜孜不倦地致力于質量工作。她的電氣車間的一名高級技術人員和妻子參與了一個故事：一系列新窯上的所有定子電纜都斷了，應用戶要求，使用了JG500V的特殊電纜。為了確保以后使用的安全，對整批西瑪電機電纜進行了檢查。檢查的結果是，未開裂的鉛皮基本上處于酥脆狀態，因此這批電機的定子都進行了返工。


咨詢引接線行業的專家后，這些西瑪電機電纜開裂的直接原因是引接線絕緣層的材料質量。Shente女士與您分享了領導應滿足的基本要求。

實際使用概述

西瑪電機連接電纜在整個機器的材料中所占比例很小，但它起著很大的作用。很大一部分電機對地和對相是由連接電纜引起的，但如何解決這個問題呢？可能許多西瑪電機制造商的問題更大。

根據電機制造商目前的浸漬方法，許多制造商都采用了真空壓力浸漬，由此產生的一個問題是定子端子浸漬端子后硬化和開裂的問題。當電纜浸入油漆時，油漆有兩種可能穿透電纜：一種是電纜和電纜的焊接位置，另一種是電纜連接的位置。因此，許多汽車制造商使用硅橡膠自粘膠帶。在兩端進行了所需的結扎，并取得了明顯的效果。

考慮到JG引接線在浸漬和烘烤后存在絕緣裂紋，進行了浸漬和非浸漬油漆的對比試驗，以模擬定子在JG引接線上的干燥。絕緣層變得非常脆弱，輕微彎曲時絕緣層完全斷裂。

對于此類問題，電纜制造商應了解西瑪電機電纜要求的細節，并滿足電機電纜浸漬方法的要求。

JB/T 6213.4標準“電氣繞組引接線和連接軟電纜和軟線——第4部分：連續運行的最高導體溫度為180°C的軟電纜”明確規定，電纜應能承受潛水試驗。本標準規定，成品電纜經過規定的浸泡試驗后，絕緣層和護套不得出現肉眼可見的任何膨脹、開裂或其他損壞，彎曲后不得違反耐壓試驗。

電機電纜浸沒試驗

●樣品制備

從成品電纜上取三個約1米長的樣品，從一端剝去約20毫米的絕緣層，露出高壓連接的導體。

●試驗程序

（1） 在規定溫度下將樣品在烘箱中預熱24小時，然后從烘箱中取出，并在2分鐘內將樣品浸入室溫下的浸入式油漆中1小時。從防水涂料上取下樣品，垂直懸掛30分鐘，然后將樣品放入烤箱烘焙。烘箱烘烤溫度和時間由供應商和買方指定或協商。

（2） 取出樣品，待樣品冷卻后，在一定直徑的圓桿上將樣品的一部分慢慢彎曲180°。

（3） 彎曲后，將U形試件的彎曲部分在室溫下浸入水中至少100 mm。然后，在導體和水之間施加預定電壓并保持1分鐘。

（4） 如果買方不建議防水涂料的質量，應使用雙酚A無溶劑環氧防水涂料，涂料的粘度在（20±1）C（4杯法）下為30秒。

本內容中的試驗參數在JB/T6213中有具體規定。

歡迎選購西安西瑪電機。

      轉載請說明來自西安泰富西瑪電機（西安西瑪電機集團股份有限公司）官方網站：http://m.hndsy.cn/zixun/weixiubaoyang634.html

      以上內容由西安泰富西瑪電機（西安西瑪電機集團股份有限公司）網絡編輯部收集整理發布，僅為傳播更多電機行業相關資訊及電機相關知識，僅供網友、用戶、及廣大經銷商參考之用，不代表西安泰富西瑪電機同意或默認以上內容的正確性和有效性。讀者根據本文內容所進行的任何商業行為，西安泰富西瑪電機不承擔任何連帶責任。如果以上內容不實或侵犯了您的知識產權，請及時與我們聯系，西安泰富西瑪電機網絡部將及時予以修正或刪除相關信息。
