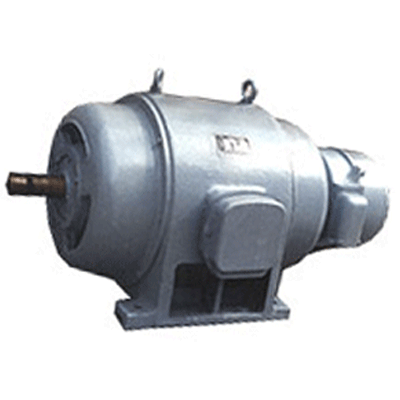

西安泰富西瑪JS/JR系列三相異步電機型號說明
      西安泰富西瑪JS/JR系列三相異步電機以JS115-6表示鼠籠轉子異步電機為例，11號機座，鐵心長度為5號，6極。
      JR115-6表示繞線型轉子異步電機，11號機座，鐵心長度為5號，6極。
      JR系列電機分有電刷提升和短路裝置和無電刷提升和短路裝置兩種。

西安泰富西瑪JS/JR系列三相異步電機概述
      J系列中型電機可驅動各種不同的機械，如通風機、壓縮機、水泵、破碎機、球磨機、要削機床、運輸機械及其他設備，可供煤礦、機械工業、發電廠及各種工礦企業中作原動機用。
      JS系列為鼠籠轉子三相異步電機。
      JR系列為繞線轉子三相異步電機。
      JS系列電機符合部頒機準JB563-64技術條件的規定。
      JR系列電機符合部頒機準JB564-64技術條件的規定。
      西安泰富西瑪JS/JR系列三相異步電機為防護式。根據用戶需要也可制成管道通風式。
      防護式電機應裝置在海拔高度不超過1KM，周圍空氣溫度不高于+40℃，不低于0℃，空氣清潔，無酸、堿等腐蝕性氣體的室內。電機不允許在含有爆炸性氣體或塵埃較多的環境中工作。
      當電機周圍空氣的溫度超過上述規定或空氣不清潔時，應采用管道通用方式。此時，通入電機兩端的冷卻空氣溫度應為0℃——40℃并且應保證管道和電機內部的空氣壓力高于周圍空氣的壓力，必要時應加裝鼓風機、濾塵器等。
      西安泰富西瑪JS系列鼠籠型電機允許全電壓直接起動。最初起動轉矩和最初起動電流數值分別與額定值之比，如表3所示。如用戶的電網不允許全電壓直接起動時，可以采用降低電壓起動。但此時起動轉矩將與起動電壓成平方關系降低。
      JR系列電機在起動時必須預先在轉子回路內接入起動變阻器。不允許將轉子繞組直接短接起動。

西安西瑪電機質量保證
      西安西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
      為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
      一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
      二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
      三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
      四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
      五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
      六、西瑪電機產品一經出售終身成本費保修。

西安泰富西瑪JS/JR系列三相異步電機訂貨須知
      1.訂貨前，請先查閱西瑪電機產品樣本，明確所需產品的型號規格等技術數據，如所需的品種、規格與樣本中有出入，請與我廠聯系，如有特殊要求，請事先提出具體要求，經雙方協商同意后，簽訂合同或技術協議。
      2.訂貨時請注明西瑪電機型號、功率、電壓、轉速、工作制、結構安裝型式、勵磁方式、勵磁電壓、出軸數、出線盒位置、旋轉方向以及所需附件、備品名稱、數量等。
      3.如需配套出國，有濕熱帶要求時，請在合同中注明。


轉載請說明來自西安泰富西瑪電機（西瑪電機集團）官方網站：http://m.hndsy.cn/dianji/dianji_jiaoliu385.html

型 號	功率	轉速	定子 電流	效率	功率 因數	起動電流	起動轉矩	最大轉矩	冷卻 空氣量	轉子飛 輪力矩	被帶動機 械的最大 允許飛輪 力矩	重量
						額定電流	額定轉矩	額定轉矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步轉速 1500r/min (4極)——西安西瑪電機·西安西瑪集團
JS114-4	115	1480	208	91	0.88	6.5	1.0	1.6	0.5	12	250	910
JS115-4	135	1475	240	91.5	0.88	6.5	1.0	1.6	0.55	14	285	1020
JS116-4	155	1480	274	92	0.89	6.5	1.0	1.6	0.6	16	315	1105
JS117-4	180	1475	318	92.5	0.89	6.5	1.0	1.6	0.6	16	315	1160
JS126-4	225	1475	399	93	0.9	6.5	1.0	1.6	0.9	33	455	1350
JS127-4	260	1475	464	93	0.9	6.5	1.0	1.6	1.0	36	515	1450
JS128-4	300	1475	530	93.5	0.91	6.5	1.0	1.6	1.2	41	590	1560

型 號	功率	轉速	定子 電流	效率	功率 因數	起動電流	起動轉矩	最大轉矩	冷卻 空氣量	轉子飛 輪力矩	被帶動機 械的最大 允許飛輪 力矩	重量
						額定電流	額定轉矩	額定轉矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步轉速 1000r/min (6極)——西安西瑪電機·西安西瑪集團
JS115-6	75	975	139	90.5	0.88	6.0	1.0	1.6	0.45	21	470	970
JS116-6	95	975	175	91	0.88	6.0	1.0	1.6	0.5	24	580	1080
JS117-6	115	980	211	91	0.88	6.0	1.0	1.6	0.6	27	840	1150
JS125-6	130	980	243	91.5	0.89	6.0	1.0	1.6	0.7	38	690	1270
JS126-6	155	980	289	91.5	0.89	6.0	1.0	1.6	0.75	44	810	1310
JS127-6	185	980	343	92	0.89	6.0	1.0	1.6	0.8	48	930	1430
JS128-6	215	980	399	92	0.89	6.0	1.0	1.6	0.9	54	1050	1530
JS136-6	240	980	425	92.5	0.9	6.0	1.0	1.6	1.1	67	1360	1775
JS137-6	280	980	496	93	0.9	6.0	1.0	1.6	1.2	77	1010	1864
JS137-6A	320	980	584	92.5	0.9	6.0	1.0	1.6				1905

型 號	功率	轉速	定子 電流	效率	功率 因數	起動電流	起動轉矩	最大轉矩	冷卻 空氣量	轉子飛 輪力矩	被帶動機 械的最大 允許飛輪 力矩	重量
						額定電流	額定轉矩	額定轉矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步轉速 750r/min (8極)——西安西瑪電機·西安西瑪集團
JS115-8	60	730	118	89	0.83	5.5	1.0	1.6	0.41	24	860	950
JS116-8	70	730	137	90	0.84	5.5	1.0	1.6	0.45	27	1110	1030
JS117-8	80	730	155	90.5	0.84	5.5	1.0	1.6	0.50	30	1300	1110
JS125-8	95	735	187	91	0.85	5.5	1.0	1.6	0.60	47	1200	1210
JS126-8	110	735	216	91	0.85	5.5	1.0	1.6	0.60	54	1500	1380
JS127-8	130	735	253	92	0.85	5.5	1.0	1.6	0.70	62	1890	1500
JS128-8	155	735	301	92	0.85	5.5	1.0	1.6	0.80	67	2000	1600
JS136-8	180	735	333	92	0.85	5.5	1.0	1.6	0.90	79	1860	1697
JS137-8	210	735	389	92	0.86	5.5	1.0	1.6	1.0	89	1950	1793
JS138-8	245	735	453	92.5	0.87	5.5	1.0	1.6	1.1	100	2340	1965
JS138-8A	280	735	534.6	92	0.865	5.5	1.0	1.6				2000
JS138-8B	320	740	604.8	92.4	0.87	5.5	1.0	1.6				2030

型 號	功率	轉速	定子 電流	效率	功率 因數	起動電流	起動轉矩	最大轉矩	冷卻 空氣量	轉子飛 輪力矩	被帶動機 械的最大 允許飛輪 力矩	重量
						額定電流	額定轉矩	額定轉矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步轉速 600r/min (10極)——西安西瑪電機·西安西瑪集團
JS115-10	45	585	94	88	0.78	5.5	1.0	1.6	0.3	24	1900	1010
JS116-10	55	585	114	88.5	0.78	5.5	1.0	1.6	0.35	27	2100	1080
JS117-10	65	580	136	89	0.79	5.5	1.0	1.6	0.4	30	2600	1150
JS125-10	80	585	160	90.5	0.82	5.5	1.0	1.6	0.5	43	2060	1100
JS126-10	95	585	190	90.5	0.82	5.5	1.0	1.6	0.6	49	2680	1160
JS127-10	115	590	227	91	0.82	5.5	1.0	1.6	0.7	55.5	2600	1310
JS128-10	130	590	256	91	0.82	5.5	1.0	1.6	0.8	61	2510	1430
JS137-10	155	590	294	92	0.86	5.5	1.0	1.6	0.85	105	3100	1820
JS138-10	180	590	339	92.5	0.86	5.5	1.0	1.6	0.9	115	1980	1980

型 號	功率	轉速	定子 電流	效率	功率 因數	起動電流	起動轉矩	最大轉矩	冷卻 空氣量	轉子飛 輪力矩	被帶動機 械的最大 允許飛輪 力矩	重量
						額定電流	額定轉矩	額定轉矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步轉速 1000r/min (6極)——西安西瑪電機·西安西瑪集團
JS146-6	560	988	1040	94	0.87	6.0	1.0	1.8		151
JS147-6	630	989	1168	94.2	0.87	6.0	1.0	1.8		175
JS148-6	710	988	1297	94.5	0.88	6.0	1.0	1.8		194
JS1410-6	800	989	1458	94.7	0.88	6.0	1.0	1.8		213

型 號	功率	轉速	定子 電流	效率	功率 因數	起動電流	起動轉矩	最大轉矩	冷卻 空氣量	轉子飛 輪力矩	被帶動機 械的最大 允許飛輪 力矩	重量
						額定電流	額定轉矩	額定轉矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步轉速 750r/min (8極)——西安西瑪電機·西安西瑪集團
JS146-8	400	740	781	93.8	0.83	6.0	1.0	1.8		165
JS147-8	450	740	876	94	0.83	6.0	1.0	1.8		175
JS148-8	500	740	972	94.2	0.83	6.0	1.0	1.8		194
JS1410-8	560	740	1086	94.4	0.83	6.0	1.0	1.8		213
JS158-8	630	740	1219	94.6	0.83	6.0	1.0	1.8		303
JS1510-8	710	740	1355	94.8	0.84	6.0	1.0	1.8		347
JS1512-8	800	740	1523	95	0.84	6.0	1.0	1.8		368

型 號	功率	轉速	定子 電流	效率	功率 因數	起動電流	起動轉矩	最大轉矩	冷卻 空氣量	轉子飛 輪力矩	被帶動機 械的最大 允許飛輪 力矩	重量
						額定電流	額定轉矩	額定轉矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步轉速 600r/min (10極)——西安西瑪電機·西安西瑪集團
JS147-10	355	590	705	93.3	0.82	5.5	1.0	1.8		211
JS148-10	400	590	793	93.5	0.82	5.5	1.0	1.8		234
JS1410-10	450	590	890	93.7	0.82	5.5	1.0	1.8		257
JS157-10	500	595	974	94	0.83	5.5	1.0	1.8		370
JS158-10	560	595	1088	94.2	0.83	5.5	1.0	1.8		402
JS1510-10	630	595	1222	94.4	0.83	5.5	1.0	1.8		444
JS1512-10	710	595	1374	94.6	0.83	5.5	1.0	1.8		476

型 號	功率	轉速	定子 電流	效率	功率 因數	起動電流	起動轉矩	最大轉矩	冷卻 空氣量	轉子飛 輪力矩	被帶動機 械的最大 允許飛輪 力矩	重量
						額定電流	額定轉矩	額定轉矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步轉速 500r/min (12極)——西安西瑪電機·西安西瑪集團
JS146-12	250	495	540	92.6	0.76	5.5	1.0	1.8		183
JS147-12	280	495	595	92.8	0.77	5.5	1.0	1.8		211
JS148-12	315	495	668	93	0.77	5.5	1.0	1.8		234
JS1410-12	355	495	752	93.2	0.77	5.5	1.0	1.8		257
JS157-12	400	495	834	93.4	0.78	5.5	1.0	1.8		402
JS158-12	450	495	934	93.8	0.78	5.5	1.0	1.8		444
JS1510-12	500	495	1034	94.2	0.78	5.5	1.0	1.8		476
JS1512-12	560	495	1153	94.6	0.78	5.5	1.0	1.8		539

型號	功率	轉速	定子 電流	效率	功率 因數	最大轉矩	轉子		轉子飛 輪力矩	冷卻 空氣量	重量
						額定轉矩	電壓	電流
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	m3/s	kg
380V 同步轉速 1500r/min (4極)——西安西瑪電機·西安西瑪集團
JR114-4	115	1465	213	91	0.89	1.8	163	445	16	0.5	1050
JR115-4	135	1465	245	91.5	0.88	1.8	189	446	18	0.5	1060
JR116-4	155	1470	279	92	0.88	1.8	221	435	20	0.7	1230
JR117-4	180	1470	322	92	0.89	1.8	254	436	20	0.7	1280
JR126-4	225	1460	405	92.5	0.90	1.8	269	510	37	0.9	1490
JR127-4	260	1460	464	93	0.90	1.8	306	536	40	1.0	1580
JR128-4	300	1460	530	93.5	0.90	1.8	336	531	44	1.1	1690

型號	功率	轉速	定子 電流	效率	功率 因數	最大轉矩	轉子		轉子飛 輪力矩	冷卻 空氣量	重量
						額定轉矩	電壓	電流
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	m3/s	kg
380V 同步轉速 1000r/min (6極)——西安西瑪電機·西安西瑪集團
JR115-6	75	975	143	90	0.86	1.8	120	395	21	0.45	1080
JR116-6	95	975	179	90.5	0.86	1.8	138	435	24	0.5	1180
JR117-6	115	980	216	91	0.86	1.8	162	451	26	0.6	1240
JR125-6	130	975	249	91	0.87	1.8	272	302	40	0.7	1400
JR126-6	155	975	296	91.5	0.87	1.8	307	318	44	0.75	1400
JR127-6	185	975	351	92	0.87	1.8	350	329	49	0.8	1530
JR128-6	215	975	403	92	0.88	1.8	408	326	54	0.9	1630
JR136-6	240	980	430	92.5	0.89	1.8	376	396	76	1.1	1945
JR137-6	280	980	501	93	0.89	1.8	408	427	84	1.2	2030
JR137-6A	320	980	593.8	92	0.89	1.8	492	407.3			2450

型號	功率	轉速	定子 電流	效率	功率 因數	最大轉矩	轉子		轉子飛 輪力矩	冷卻 空氣量	重量
						額定轉矩	電壓	電流
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	m3/s	kg
380V 同步轉速 750r/min (8極)——西安西瑪電機·西安西瑪集團
JR115-8	60	725	120	88.5	0.82	1.8	140	271	25	0.4	1040
JR116-8	70	725	139	89	0.83	1.8	162	272	28	0.45	1120
JR117-8	80	725	157	89.5	0.84	1.8	183	276	31	0.5	1220
JR125-8	95	730	188	90.5	0.85	1.8	190	321	45	0.6	1320
JR126-8	110	730	217	90.5	0.85	1.8	214	328	51	0.65	1500
JR127-8	130	730	255	91	0.85	1.8	244	335	57	0.7	1610
JR128-8	155	730	305	91.5	0.85	1.8	285	341	64	0.8	1750
JR136-8	180	735	340	92	0.85	1.8	316	351	77	0.9	1824
JR137-8	210	735	395	92.5	0.85	1.8	346	373	85	1.0	1910
JR138-8	245	735	460	92.5	0.86	1.8	387	390	94	1.1	2085
JR138-8A	280	740	535.4	92.4	0.86	1.8	504	439			2450
JR138-8B	320	740	612	92.4	0.86	1.8	504	393			2450

型號	功率	轉速	定子 電流	效率	功率 因數	最大轉矩	轉子		轉子飛 輪力矩	冷卻 空氣量	重量
						額定轉矩	電壓	電流
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	m3/s	kg
380V 同步轉速 600r/min (10極)——西安西瑪電機·西安西瑪集團
JR115-10	45	580	99	88	0.77	1.8	132	221	25	0.3	1040
JR116-10	55	580	121	88	0.77	1.8	158	225	28	0.35	1130
JR117-10	65	580	142	88.5	0.78	1.8	176	256	31	0.4	1200
JR125-10	80	580	165	89	0.80	1.8	155	323	46	0.5	1230
JR126-10	95	580	193	89.5	0.80	1.8	173	354	52	0.5	1260
JR127-10	115	580	231	90	0.80	1.8	194	387	58	0.55	1440
JR128-10	130	580	262	90	0.81	1.8	222	376	65	0.6	1560
JR137-10	155	585	304	91	0.84	1.8	351	383	93	0.75	1920
JR138-10	180	580	350	91.5	0.85	1.8	387	300	105	0.81	2090
JR138-10A	240	590	471.8	92	0.84	1.8	485	305			2310

型號	功率	轉速	電流	效率	功率 因數	最大轉矩	轉子 電壓	轉子 電流	轉子飛 輪力矩	重量
						額定轉矩
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	kg
380V 同步轉速 1500r/min (4極)——西安西瑪電機·西安西瑪集團
JR500M1-4	315	1470	587	92.6	0.88	1.8	330	597	41	2670
JR500M2-4	355	1475	653	92.8	0.89	1.8	385	571	48	2780
JR500L1-4	400	1480	734	93	0.89	1.8	476	513	57	2910
JR500L2-4	420	1480	771	93	0.89	1.8	476	539.8	57	2910

型號	功率	轉速	電流	效率	功率 因數	最大轉矩	轉子 電壓	轉子 電流	轉子飛 輪力矩	重量
						額定轉矩
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	kg
380V 同步轉速 1000r/min (6極)——西安西瑪電機·西安西瑪集團
JR500M-6	315	985	591	92	0.88	1.8	491	394.6	77	2395
JR500L1-6	355	985	655	92.5	0.89	1.8	546	399.6	87	2480
JR500L2-6	400	985	698	93.8	0.90	2.0	613	404	100	2610
JR500L3-6	480	985	835	94	0.90	2.0	705	421	115	2710

型號	功率	轉速	電流	效率	功率 因數	最大轉矩	轉子 電壓	轉子 電流	轉子飛 輪力矩	重量
						額定轉矩
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	kg
380V 同步轉速 750r/min (8極)——西安西瑪電機·西安西瑪集團
JR500M0-8	280	740	535	92.5	0.86	1.8	507	335	106	2130
JR500M1-8	300	738	573	92.5	0.86	1.8	508	361	106	2148
JR500L2-8	320	745	604.6	93.5	0.86	1.8	617	313.5	124	2680
JR500L2-8	355	745	617.5	93.5	0.86	1.8	617.5	350	124	2680
JR500L3-8	380	745	716.5	93.7	0.86	1.8	680	339	139	2910
JR500L3-8	400	745	754.2	93.7	0.86	1.8	680	359	139	2910
JR500L4-8	450	745	845.7	94	0.86	1.8	754.5	361	148	3140
JR500L5-8	480	745	902	94	0.86	1.8	756	389	156	3240

型號	功率	轉速	電流	效率	功率 因數	最大轉矩	轉子 電壓	轉子 電流	轉子飛 輪力矩	重量
						額定轉矩
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	kg
380V 同步轉速 500r/min (10極)——西安西瑪電機·西安西瑪集團
JR500M1-10	200	586	391	91.5	0.84	1.8	430	292	106	2090
JR500M2-10	220	586	427	92	0.84	1.8	463	292	112	2180
JR500M3-10	240	590	471.8	92	0.84	1.8	485	305	121	2310

      技術參數，由西安泰富西瑪電機（西安西瑪電機集團股份有限公司）技術部提供，網絡部收集整理，僅供廣大新老用戶參考選型使用。如果技術參數有誤，請聯系西安泰富西瑪電機網絡部及時更正，以免給用戶帶來不必要的損失。
