以前，如果表面安裝產品設計師需要高于幾百毫安電流的話，就不得不采用體積較大的穿孔器件就是價格較高的SOT89，SOT223和D-PAK封裝的表面安裝晶體管。隨著Zetex FMMT718和FMMT719系列NPN，PNP雙極晶體管的推出，SOT23封裝器件也可以驅動峰值電流達到6A，工作電流達到2.5A的負載了。這些SuperSOT器件具有很多優點，例如顯著提高電路效率，節省器件數量和空間，提高可靠性。可以說，這些最先進器件的性能超過了現有的所有SOT23器件和許多SOT89及SOT223器件。

      H型橋式驅動器有著廣泛的應用，如磁盤驅動、點秒機、汽車電子、伺服系統、玩具等等。這種驅動器在單電源情況下可以提供雙向輸出--由邏輯IC或微控制器進行控制。綜通常使用2個NPN和2個PNP晶體管。所有晶體管都是發射極接地（見圖1）。如果接通一個NPN晶體管和對角線的PNP晶體管（比舅NPN1和PNP1），則實際上所有的上加電壓都將加到電機負載上。接通另一對晶體管則使負載上的電壓方向相反。H型橋式晶體管常常要求附加的集電極-發射極保護二極管，以防止負載電機可能產生的瞬態電流和反饋電流損壞晶體管。

      在電池供電的情況中，關鍵是使電源電壓盡可能全部通過負載，以使通過提高效率和使最低可用電壓減小來延長電池壽命，圖2所示的橋式電路可以提供1.5A的負載電流。通過基極電阻就可以很容易的調整電流（對PNP，將IB設定到最大電流的1/50，對NPN管IB設定為1/100）。電流為1.5A時，無論NPN或PNP管的飽和壓降都僅為0.3V，電流更小時，飽和壓降將再將低一半。

      通過低飽和損耗和低基極驅動電平，F(xiàn)MMT618/718可以提高電機的性能和壽命。因?yàn)樗鼈兊姆簇?fù)hFE足夠高，能夠?qū)ǚ答侂娏骱退矐B(tài)電流，通常不通需要并聯保護二極管。使用體積小的SOT23封裝和少的器件數量意味著減少PCB的面積和降低成本。

一、H橋式電機驅動電路

      圖1中所示為一個典型的直流電機控制電路。電路得名于“H橋式驅動電路”是因?yàn)樗男螤羁崴谱帜窰。4個三極管組成H的4條垂直腿，而電機就是H中的橫杠（注意：圖1及隨后的兩個圖都只是示意圖，而不是完整的電路圖，其中三極管的驅動電路沒有畫出來）。

      在電路設計當中，全橋的作用非常重要，當橋式整流電路當中的四個二極管封裝在一起時就構成了全橋電路，而全橋電路實際上就是我們常說的H橋電路。本篇文章將主要介紹H橋電機驅動的工作原理，從逆時針和順時針兩個方面來進行全面的分析。

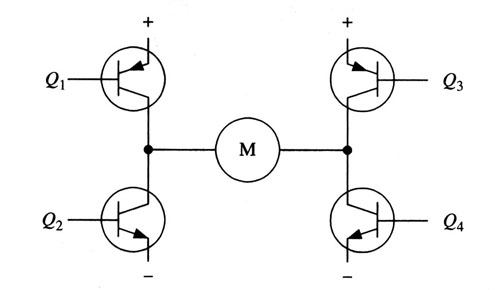

      如圖所示，H橋式電機驅動電路包括4個三極管和一個電機。要使電機運轉，必須導通對角線上的一對三極管。根據不同三極管對的導通情況，電流可能會從左至右或從右至左流過電機，從而控制電機的轉向。

圖1 H橋式電機驅動電路

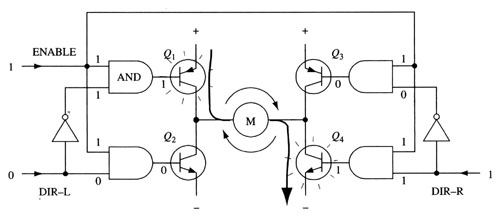

      要使電機運轉，必須使對角線上的一對三極管導通。例如，如圖2所示，當Q1管和Q4管導通時，電流就從電源正極經Q1從左至右穿過電機，然后再經Q4回到電源負極。按圖中電流箭頭所示，該流向的電流將驅動電機順時針轉動。

      當三極管Q1和Q4導通時，電流將從左至右流過電機，從而驅動電機按特定方向轉動（電機周圍的箭頭指示為順時針?lè)较颍?br />

圖2 H橋電路驅動電機順時針轉動

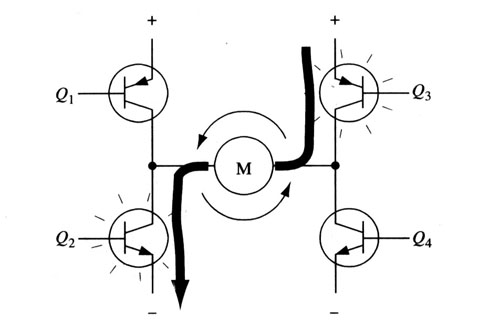

      圖3所示為另一對三極管Q2和Q3導通的情況，電流將從右至左流過電機。

      當三極管Q2和Q3導通時，電流將從右至左流過電機，從而驅動電機沿另一方向轉動（電機周圍的箭頭表示為逆時針?lè)较颍?br />

圖3  H橋電路驅動電機逆時針轉動

二、使能控制和方向邏輯

      驅動電機時，保證H橋上兩個同側的三極管不會同時導通非常重要。如果三極管Q1和Q2同時導通，那么電流就會從正極穿過兩個三極管直接回到負極。此時，電路中除了三極管外沒有其他任何負載，因此電路上的電流就可能達到最大值（該電流僅受電源性能限制），甚至燒壞三極管。

      基于上述原因，在實際驅動電路中通常要用硬件電路方便地控制三極管的開關。

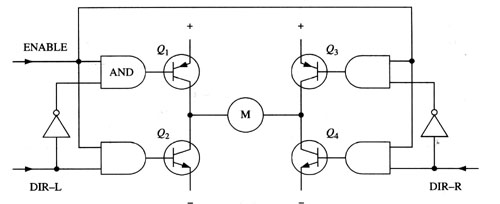

      圖4所示就是基于這種考慮的改進電路，它在基本H橋電路的基礎上增加了4個與門和2個非門。4個與門同一個“使能”導通信號相接，這樣，用這一個信號就能控制整個電路的開關。而2個非門通過提供一種方向輸人，可以保證任何時候在H橋的同側腿上都只有一個三極管能導通。（與本節前面的示意圖一樣，圖4.15所示也不是一個完整的電路圖，特別是圖中與門和三極管直接連接是不能正常工作的。）

圖4  具有使能控制和方向邏輯的H橋電路

      采用以上方法，電機的運轉就只需要用三個信號控制：兩個方向信號和一個使能信號。如果DIR－L信號為0，DIR－R信號為1，并且使能信號是1，那么三極管Q1和Q4導通，電流從左至右流經電機（如圖5所示）；如果DIR－L信號變?yōu)?，而DIR－R信號變?yōu)?，那么Q2和Q3將導通，電流則反向流過電機。

圖5  使能信號與方向信號的使用

      實際使用的時候，用分立件制作H橋式是很麻煩的，好在現在市面上有很多封裝好的H橋集成電路，接上電源、電機和控制信號就可以使用了，在額定的電壓和電流內使用非常方便可靠。比如常用的L293D、L298N、TA7257P、SN754410等。
